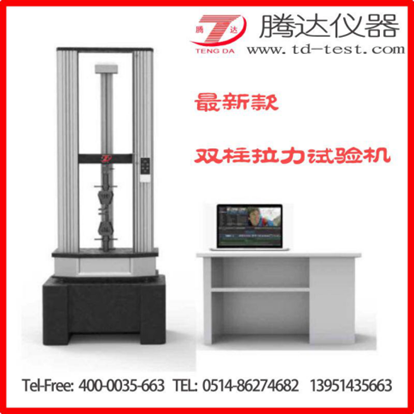

TD-6000伺服控制材料试验机
一.主机规格
A.高精度力量传感器:10000N。力量精度在±0.3 ％以内。
B.容量分段:全程自动无极档。
C.动力系统:交流伺服电机+交流驱动器＋滚珠丝杆＋光杆直线轴承＋同步带传动。
D.控制系统: 采用Pulse Command控制方式使控制更精准.速度控制范围0.001~500mm/min。中联板调整具有快速粗调与慢速微调功能。测试后自动回归原点、自动储存。
E.数据传输方式：RS232传输
F.显示方式:UTM107+WIN-XP测试软件计算机屏幕显示。
G.简洁的全程一档与精密全程七档力量线性双校正系统。
H.豪华测试界面软件可实现定速度、定位移、定荷重（可设定保持时间）、定荷重增率、定应力增率、定应变增率等控制模式加上多阶控制模式可满足不同的测试要求。
I.测试空间:测试宽度约600 mm（标准规格）
联板行走空间1200 mm（标准规格）
J.全程位移: 编码器2500 P/R，提升4倍精度
采用编码器抗干扰能力极强.位移解析0.001mm。
K.安全装置:过载紧急停机装置、上下行程限定装置、漏电自动断电系统、自动断点停机功能。
二.软件功能介绍:
A. 测试标准模块化功能:提供使用者设定所需应用的测试标准设定，范围涵盖GB,ASTM、DIN、JIS、BS…等。测试标准规范。
B. 试品资料:提供使用者设定所有试品数据，一次输入数据永久重复使用。并可自行增修公式以提高测试数据契合性。
C. 双报表编辑:完全开放式使用者编辑报表，供测试者选择自己喜好的报表格式（测试程序新增内建EXCEL报表编辑功能扩展了以往单一专业报表的格局）
D. 各长度、力量单位、显示位数采用动态互换方式，力量单位T、Kg、N、KN、g、lb，变形单位mm、cm、inch。
E. 图形曲线尺度自动最佳化(Auto Scale)，可使图形以最佳尺度显示。并可于测试中实时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变.荷重-2点延伸图，以及多曲线对比。
F．测试结果可以EXCEL格式的数据形式输出。
G．测试结束可自动存档、手动存档，测试完毕自动求算最大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、折返能量、总能量、弯曲模量、断点位移x％荷重、断点荷重X％位移、等等。数据备份：测试数据可保存在任意硬盘分区。
H．语言：简体中文
I．软件具有历史测试数据演示功能。
三、技术参数
1.最大试验力 ：10KN；
2.试验机级别：0.5级；
3.试验力测量范围：0.4％～100％FS；
4.试验力示值相对误差：±0.5％；
5.试验力分辨力：1/500000FS；
6.横梁位移示值相对误差：±0.5％；
7.位移分辨力：0.027μm
8.横梁移动速度调节范围：0.001～500mm/min；
9.横梁移动速度相对误差：设定速度：≤0.01mm/min,设定值±1.0％以内；设定速度：＞0.01mm/min,设定值±0.5％以内；
10.试验宽度：420mm；
11.横梁行程：1000mm；
12.工作电压：单相220V±10％；50Hz；
13.电机功率：400W；
14.安全保护：力过载保护，位移机械限位，电压过载保护。
四、配置
A.主机一台
B.高精度负荷传感器5000N
C电机伺服系统一套.
D联想电脑一套
E 国产同步带系统
F拉伸夹具
 |
|
|
|
 |
